Счетчик НЕВА эл. 3ф. МТ 324 1.0 AR E4S 230V 5(60)A Din


Цена
4 690.00 руб.
Артикул: Н_324_60
Количество
Технические характеристики
Счетчик измеряет параметры сети
  • Среднеквадратические значения тока и напряжения пофазно;
  • Частоту сетевого напряжения;
  • Активную мощность суммарно и пофазно;
  • Реактивную мощность суммарно и пофазно;
  • Углы между векторами напряжения;
  • Фактор активной мощности, суммарно и пофазно.
Счетчик оснащен
  • Оптическим портом по ГОСТ IEC 61107-2011;
  • Интерфейсом EIA 485 с питанием от встроенного блока питания, протокол обмена по ГОСТ IEC 61107-2011;
  • Модемом ZigBee в исполнениях НЕВА МТ 324 AR RF2PC;
  • Расцепителями в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
  • Подсветкой ЖКИ для удобства считывания информации в местах со слабым освещением;
  • Кнопкой для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
  • Датчиком магнитного поля в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
  • Электронной пломбой крышки клеммной колодки;
  • Аппаратной защитой разрешения записи;
  • Оптическими и электрическими испытательными выходами активной и реактивной энергии;
  • Электрическим испытательным выходом встроенных часов.
Счетчик измеряет и хранит в памяти измеренные значения
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
  • Максимальных активных и реактивных мощностей по каждому тарифу за месяц в течение 12 месяцев;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
  • Активных и реактивных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток;
  • Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.
Счетчик сохраняет в журнале событий дату и время
  • Включения и отключения питания;
  • Наличия тока в фазе при отсутствии соответствующего напряжения;
  • Пропадания напряжения в любой из фаз;
  • Изменения направления тока в любой из фаз;
  • Перепрограммирования параметров;
  • Изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
  • Сброса информации о максимальной мощности;
  • Снятия крышки клеммной колодки;
  • Очистки профилей нагрузки;
  • Рестартов счетчика при наличии напряжения питания;
  • Влияние магнитного поля (счетчики со встроенным ДМП).
Технические характеристики счетчика
Тип подключения к сети

Подключение к
сети
непосредственно

Класс точности акт./реакт.

1/2

Номинальное напряжение, В

3х230/400

Рабочий диапазон фазных напряжений, В

172...264

Номинальная частота сети, Гц

50

Рабочий диапазон частот, Гц

50 ± 2,5

Базовый или/
номинальный
(максимальный) ток, А

5(60), 5(80), 5(100)

Датчик тока

шунт

Макс.площадь сечения

50

Разрядность показаний

6+2

Количество тарифов

4

Количество тарифных зон суток

8

Количество сезонов

12

Количество исключительных дней

32

Тарификация в будни, сб и вс

раздельная

Точность хода часов, не более, с/сут

0,5 при номинальной температуре

Точность хода часов,
типовое значение, с/сут

2 в рабочем диапазоне температур

Скорость обмена, Бод

9600

Габаритные размеры
(высота, ширина, глубина), мм

115х122х65

Масса

492

Способ крепления

рейка ТН35

Установочные размеры, мм

35

Рабочий диапазон температур, °С

-40... +70

Исполнения: оптопорт; EIA 485; ZigBee

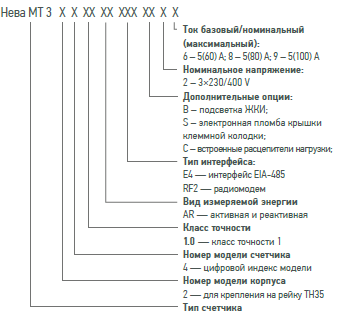

Исполнения счетчика
Исполнения счетчиков, выпущенных до 5.08.2016 Исполнения счетчиков, выпущенных с июня 2016



НЕВА МТ 324 1.0 AR E4S 230V 5(60)А (без ДМП)
НЕВА МТ 324 1.0 AR E4S 230V 5(60)А (c ДМП)
НЕВА МТ 324 1.0 AR E4BS26 (c ДМП)



НЕВА МТ 324 1.0 AR E4S 230V 5(100)А (c ДМП)
НЕВА МТ 324 1.0 AR E4S 230V 5(100)А (без ДМП)
НЕВА МТ 324 1.0 AR E4BS29 (c ДМП)



НЕВА МТ 324 1.0 AR E4SC 230V 5(80)A (с ДМП)
НЕВА МТ 324 1.0 AR E4SC 230V 5(80)А (без ДМП)
НЕВА МТ 324 1.0 AR E4BSC28 (с ДМП)



НЕВА МТ 324 1.0 AR RF2SC 230V 5(80)A НЕВА МТ 324 1.0 AR RF2BSC28







Логистика
Размеры индивидуальной упаковки - 140х130х80мм
Количество индивидуальной упаковки в транспортной коробке – 30 шт.
Размеры транспортной коробки - 335х290х470мм
